施工工期非常短，時間緊迫，好在安科瑞應援了像武漢雷神山醫院、大連市第六人民醫院、廣西邕寧區人民醫院、柳州龍?zhí)夺t(yī)院、寧夏第四人民醫院、南通市第六人民醫院隔離病房等醫院項目，建立了醫院應急物資溝通群，各部門馬上響應，快速安排發貨。

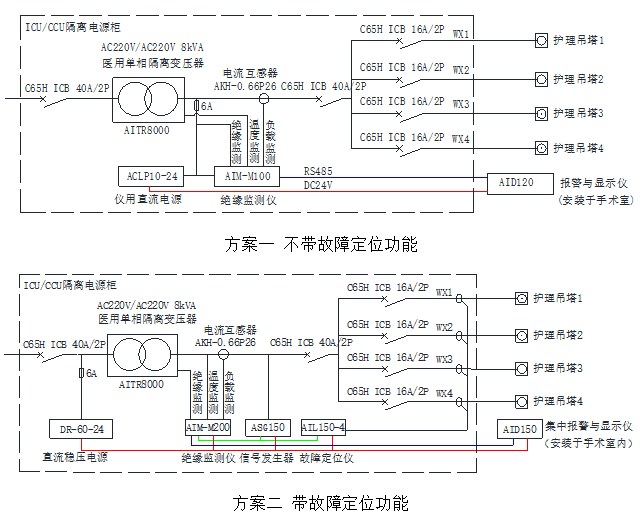

       一、ICU、CCU病房配電解決方案（以GGF-I8G隔離配電柜系統圖為例）

注：在重癥監護室的配電解決方案中，AID系列集中報警與顯示儀應該安裝在護士站內，由護士站的醫務人員來監視各隔離電源系統的運行狀況。

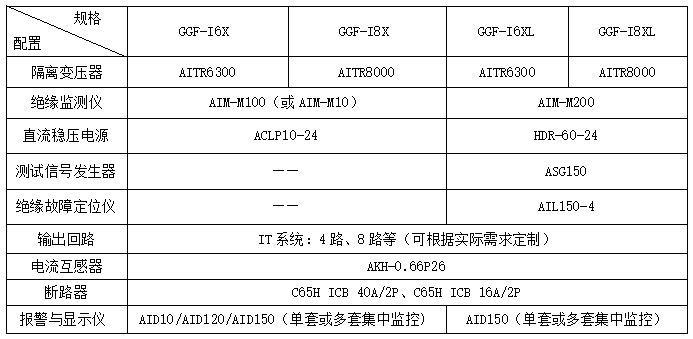

       重癥監護室解決方案配置表

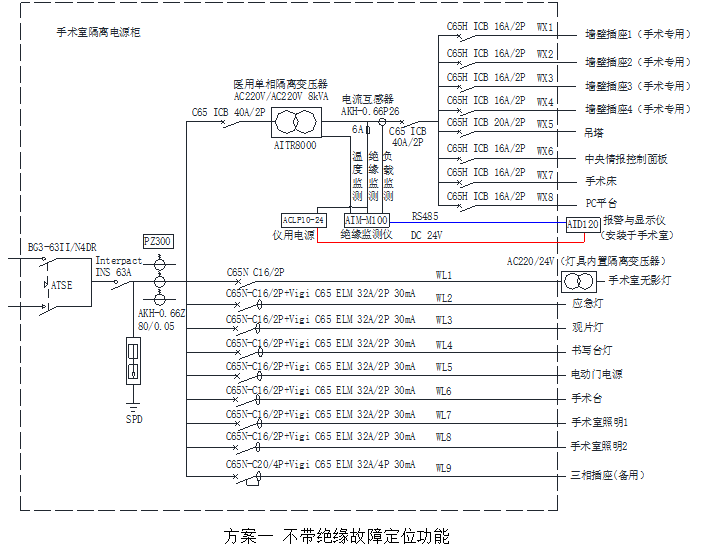

二、手術室配電解決方案（以GGF-O8G隔離配電柜系統圖為例）

注：1.在手術室的配電解決方案中，AID系列外接報警與顯示儀應安裝于手術室內部情報面板上，或情報面板的旁邊（嵌墻安裝）。在手術過程中，由醫務人員來監視隔離電源系統的運行狀況。

    2.帶絕緣故障定位功能的方案中，如果需定位回路超過8路，可采用兩套AIL150定位儀來實現，其組合可以是AIL150-8型+AIL150-4型(可以定位12路)，或AIL150-8型+AIL150-8型（可以定位16路）。

      手術室解決方案配置表

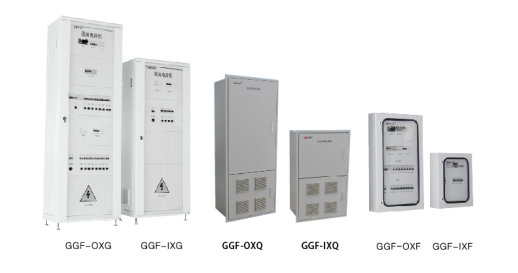

三、醫用隔離電源柜

        醫用隔離電源柜是針對醫療2類場所的供電需求而設計的具有局部IT系統的配電柜，IT系統裝設絕緣監測裝置來監測系統的絕緣狀況，各輸出回路采用了只具有短路保護功能的斷路器；TN-S系統輸出回路則采用了具有漏電保護功能的斷路器。產品根據輸入電壓相數的不同分為GGF-O系列三相隔離電源柜、GGF-I系列單相隔離電源柜，這些產品能夠很好的滿足各類手術室和重癥監護室對電源安全性和可靠性的要求，并符合GB16895.24-2005/IEC60364-7-710:2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求—醫療場所》和GB7251.12-2013/IEC 61439-2:2011《低壓成套開關設備和控制設備第2部分：成套電力開關和控制設備》等標準。

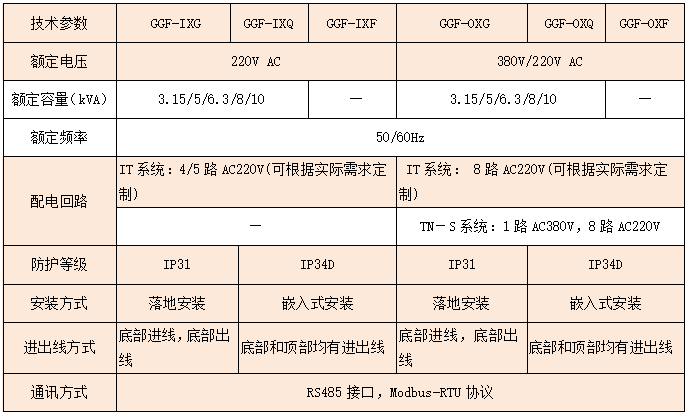

      技術參數

注：1.GGF-IXF和GGF-OXF型為分體式安裝的配電柜，其隔離變壓器外置。

2.為了滿足不同場所安裝條件的特殊要求，安科瑞可以定制多套（2～4套）隔離電源系統一體的柜型，其柜型尺寸為800(W)×500(D)×1800(H)或800(W)×800(D)×1800(H)。

四、醫用隔離電源監控系統

       醫用隔離電源監控系統用于集中監控醫療大樓內所有醫療２類場所醫療IT系統的運行狀況。這種集中監控系統可以設置在醫院電氣運行和維護人員的值班室內，也可以集成在其它電力監控系統中，由專業的電氣人員進行監控，一旦某套IT系統出現故障，電氣維護人員可以及時做出判斷，并根據現場情況進行處理。

系統拓?fù)鋱D

軟件功能

       安科瑞醫用隔離電源監控系統是基于觸摸屏軟件設計，軟件具有遠程測量、遠程參數設置和遠程自檢等多種功能，為醫院2類場所隔離電源系統的集中監控提供了強大的系統集成工具。軟件的主要功能如下：

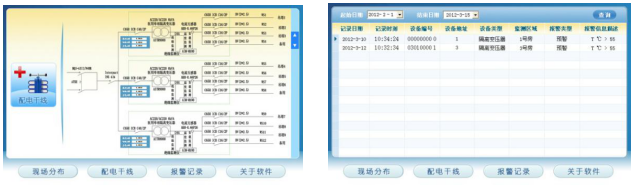

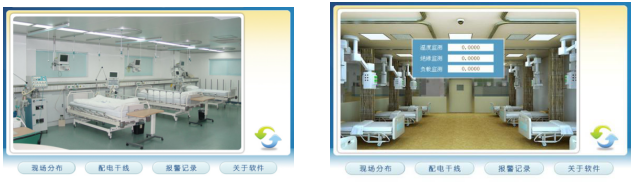

       一次圖和現場分布顯示

       系統具有一次圖及現場分布圖顯示功能，能直觀的了解并及時地發現IT供電系統的報警地點或區域，從而方便專業人員及時到達現場進行故障排查；

      實時數據采集與顯示

利用安裝于各隔離電源系統中絕緣監測儀表和絕緣故障定位儀表，采集各隔離電源系統的參數。采集到的數據實時顯示在監控系統界面，這些監測參量含IT系統對地絕緣電阻、變壓器負荷電流、變壓器繞組溫度及絕緣故障回路等；

       故障報警

       將各醫用隔離電源系統出現的各類故障，如絕緣故障、過載故障、超溫故障以及接線斷線故障等信息進行統一處理和記錄，并可直接在顯示界面上彈出顯示故障類型、監測值、故障地點以及故障發生時間等信息。同時啟動監控系統的聲光報警系統，及時提醒相關人員，進行故障處理。其中，聲音報警信號可被手動消除。

       遠程參數設置和查詢

       通過系統，可根據要求遠程調整和設置各醫用隔離電源系統中絕緣監測儀的各類報警參數閾值，也可以任意查看這些報警參數值。參數包括絕緣報警值、負載電流報警值和隔離變壓器溫度報警值等。

       圖形顯示功能

       系統可以以曲線的形式，顯示各套隔離電源系統的絕緣狀況、負載狀況，以及隔離變壓器的溫升狀況，以及它們的變化趨勢，以便于分管理人員了解和分析各電源系統的運行變化情況，有針對性的對某些系統進行維護和保養。
